变压器排油注氮灭火装置的结构组成

2021-05-14

1、安装在变压器顶部的探测器;安装在油枕与气体继电器之间的控流阀;安装在变压器附近的消防柜;安装在控制室内的控制柜;变压器与消防柜之间的排油和充氮管道及线缆。高温探测器主要安装在变压器油箱顶部最易发生火灾处。当油箱超压和油箱顶部区域超温时,发出接点信号作为报警输出传送到消防控制柜。

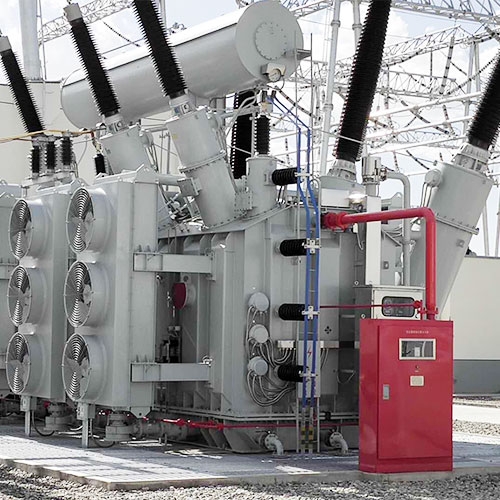

2、截流阀安装在气体继电器和油枕之间的水平管道上。当变压器出现非正常溢油或发生火灾排油时,自动切断补油通道。消防柜是消防系统启动时,实施排油、充氮及灭火的控制单元。它安装在变压器一侧,一方面通过排油管道和充氮管道与变压器连接,另一方面通过控制电缆和主控室的消防控制柜相连。


3、消防控制柜是对变压器排油注氮灭火装置的各部件的状态和信号实施统一调控,安装在主控制室内,一方面与消防柜的输出控制线缆连接,另一方面将其输出的信号及状态通过网络上传至监控后台。管道主要由排油及充氮管道负责消防柜与变压器之间的连接,其相对位置和管道的规格、走向由施工设计时具体确定。


4、线缆主要负责将变压器的相关消防数据及信息传送到消防柜,消防柜再将相关信息传送到消防控制柜及监控后台。当变压器内部发生故障,油箱内部压力急剧增加,引起气体继电器跳闸触点动作,若变压器油起火时,探测器的感温元件熔断触头接通,继电器线圈带电,不延时常开触点闭合,电磁机构动作。


5、重锤把快速排油阀打开开始排油。在整定延时过后,延时常开触头接通,继电器线圈通电,常开触点闭合,开启阀把氮气瓶打开,氮气通过减压阀,注氮管路进入油箱底部,迫使油箱内部变压器油循环,油箱下部较低温度的油和顶层高温油混合,即可消除热油层,从而使表层油温降到燃点之下,油箱内部火焰自动熄灭。


6、断流阀根据油的流量,自动关闭注油管路。自动灭火、手动灭火时均采用气体继电器及感温火灾探测器发出的信号作为启动方式。上述控制方式中排油继电器启动后将直接打开排油阀,在手动控制方式下,按下启动按钮将直接启动装置,该启动回路简洁,但启动条件单一,发生误动或拒动时无其它后备条件。
