变压器排油注氮灭火装置改进后的功能

2021-05-07

次

1、自动运行：方式选择开关处在“自动”状态时，当主变事故着火瓦斯继电器、火灾探测器和变压器三侧断路器跳闸动作后，变压器排油注氮灭火装置自动启动，电磁阀动作，重锤下沉，排油蝶阀打开排油至地下的储油池，30秒后电爆管开启氮气瓶闭锁头打开氮气瓶。

2、通过注氮管路将氮气减压后向主变油箱底部充氮，迫使油箱内变压器油搅拌，油箱下部较低温度的油与顶层高温油混合，消除热油层，使表层油温降到闪点以下，同时在油面上方形成惰性气体保护层隔绝空气中的氧气使火焰自动熄灭。如发生变压器三侧开关跳闸DL或气体继电器KG不动作或动作不到位时，按SB2紧急解锁按钮解锁后灭火装置才能动作。

3、手动运行：方式选择开关处在“手动”状态时， “主变各侧断路器跳闸+重瓦斯动作+压力过高”或“主变各侧断路器跳闸+重瓦斯动作+火灾探测”信号出现时，应在确认变压器发生明显火灾后才能按下站内控制屏上“启动”确认按钮启动灭火，或对通过变电站SCADA系统电脑遥控在远方启动灭火程序。

4、当运行人员首先发现变压器外部有明显火焰时，必须在确认该变压器重瓦斯动作信号出现及其各侧开关均已断开的情况下才能按下控制屏上“启动”确认按钮启动灭火程序。机械应急启动：自动和手动运行失效或处于灭火箱附近的值班人员，在确定发生火情的紧急情况下，应打开灭火箱，手动开启排油阀门，拉开氮气瓶闭锁头的拉环后拍击阀杆开启氮气进行机械应急启动灭火。

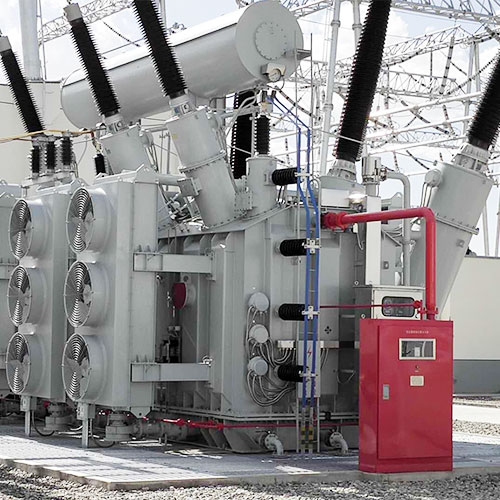

变压器排油注氮灭火装置
