微机消谐装置的常见问题

2021-04-22

次

微机消谐装置针对66kV、35kV、10kV、6kV、3kV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统。微机消谐装置安装在PT开口三角处，消谐电阻器安装于PT一次侧中性点与地之间。微机消谐装置可以区分接地、过电压及谐振情况，消谐电阻器作用是抑制涌流和铁磁谐振，防止PT一次侧熔丝熔断。

该装置可根据母线段数、通讯方式及打印功能确定具体型号。可以不接报警，用通讯即可把故障信息上传至上位机。此装置的工作电源采用交、直流均可。当发生接地故障时，系统相电压升高，加在PT线圈两端的电压升高，铁芯出现磁饱和现象，感抗发生变化。

PT的感抗和线路的对地容抗匹配时就会产生铁磁谐振，造成系统过电压和PT中的过电流。激发的条件很多，比如投入和断开空载母线、带负载突然合闸、单相接地突然消失、外界对系统的干扰以及设备运行产生的谐波污染等，都有可能激发铁磁谐振。

电力系统实际运行经验表明，各级电网中各种形式的铁磁谐振过电压频繁发生，电压互感器出现过热现象，绝缘介质受热气化，体积膨胀，压强过大甚至可能发生爆炸。谐振一旦形成，谐振状态可能自保持，从而形成恶性循环，造成弱绝缘闪络、接地选线误动作等后果。

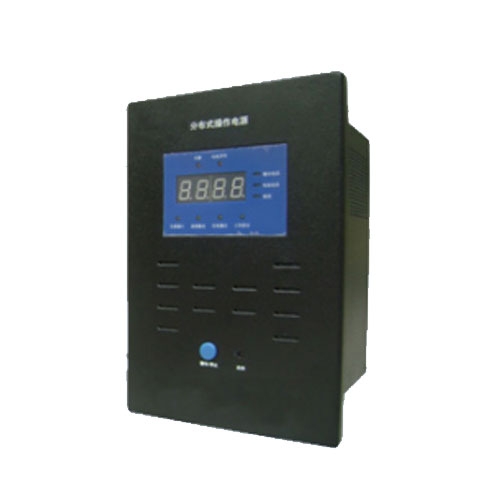

微机消谐装置
