变压器排油注氮灭火装置的灭火原理

2021-03-02

次

变压器排油注氮灭火装置由灭火箱、控制箱、氮气瓶、开启阀、排油管路、注氮管路、快速排油阀、关闭阀、气体继电器和探测器等组成。防火防爆和灭火原理：快速排油、注氮灭火，即当变压器发生故障，产生的高温使油箱内部的变压器油分解出大量的可燃气体，引起气体继电器保护装置动作，断路器跳闸，发出相应的信号和指令。

此时变压器油箱内部由于热惯性，压力继续增大，超过压力释放阀和压力控制器设定值时，则开启排油阀将变压器顶部的油迅速排掉，降低变压器油箱油位，减轻油箱本体油压，防止变压器爆炸；断流阀在流量增大时关闭，将储油柜和箱体内的油断开，油压的变化使氮气控制阀动作。

氮气以恒压从变压器底部两侧多个管孔吹入，搅拌冷却变压器箱体内的油。同时充满排油后留下的空间，隔绝空气，使油温降至燃点以下，而迅速灭火，全部充氮时间大约在十分钟以上，可使变压器油充分冷却，防止复燃。

采用重锤机构控制氮气的注入，基本过程为：当变压器发生火灾，需要注入氮气时，重锤下面的机械轴依靠电磁收缩，使得氮气控制阀的重锤落下，氮瓶内的氮气从变压器底部两侧多孔管吹入，使变压器箱体内的油翻腾，促使上部油温迅速下降。

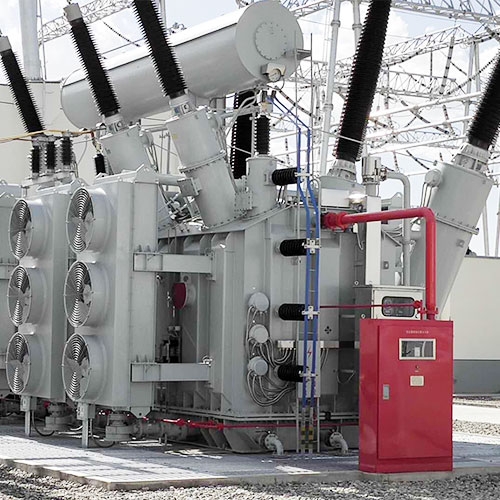

变压器排油注氮灭火装置
