变压器排油注氮灭火装置的防爆灭火原理

2020-11-06

次

当变压器发生火灾危险，引起重瓦斯动作、断路器跳闸，变压器压力释放阀拒动或不能有效动作，变压器内部压力超过P2后继续升高，变压器排油注氮灭火装置控制中心报警，迅速排油泄压，适当延时后，注氮启动，冷却变压器油，隔绝空气，有效防爆防火灭火。

当变压器发生火灾危险后，引起重瓦斯动作、断路器跳闸，变压器压力释放阀拒动或不能有效动作，变压器成功泻油降压，但外泄的变压器油和瓦斯气体仍有可能导致火灾。如发生火灾，变压器排油注氮灭火装置保护系统的智能火灾探测系统动作，迅速排油泄压，适当延时后，注氮启动，有效防火灭火。

说明：变压器正常工作时的邮箱内部压力；变压器压力释放阀的压力设定值；变压器油箱安全压力，根据相关规定，油箱安全压力一般为100KPa；变压器故障发生的时间点；排油动作时间点，从接到开启信号至完全开启时间小于0.15秒；开始注氮时间点，一般在T2时间点延时3秒至30秒，可调。

变压器排油注氮灭火装置使得变压器成为了一个相对开放的系统，由于误动作和人为破坏的可能性使得变压器的灾难性风险大大提高。出于安全考虑，目前已安装的大部分排油注氮系统不能投入使用，系统得不到保护，造成巨大的资源浪费。当变压器出现内部故障，产生高温或电弧，变压器油或内部材料可以分解出瓦斯气体，变压器内部的压力和温度增加。

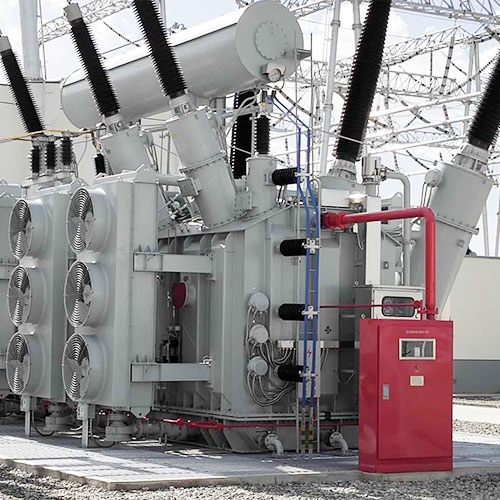

变压器排油注氮灭火装置
